实验室气体管道安装工程

实验室气路是指实验室气体的储存、输送与分配过程的设备、管道和部件的总称。实验室气路工程是用于实现实验室气体安全使用的工程。

实验室气体工程组成:

实验室气路由储存、输送、分配、控制四类设备组成。其中“存储”指气源部分(气瓶架GR),“输送”指配管部分,“分配”指二次配部分(气体分配盘VMP),“控制”指监督控制部分(气体管理系统GMS)

服务对象包含:高等院校、科研院所、检验检疫单位、生物医疗单位、化工企业、食品行业。

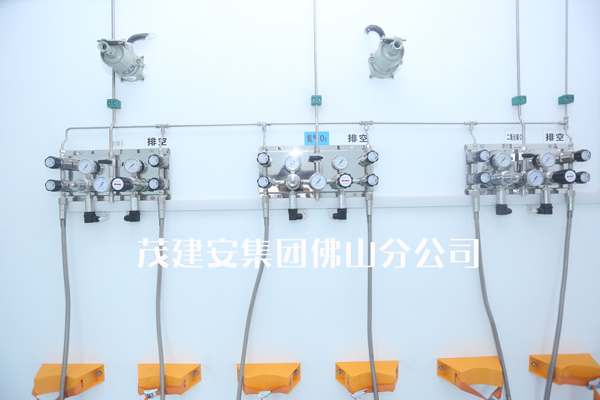

实验室气体管道安装工程b


实验室气体管道工程气体设备

1、高纯的EP级特气柜(GC)

2、气体分配柜(VMB),气体分配盘(VMP)

3、实验室BA级的气瓶架(GR)

4、高压(HP)或超高压(UHP)的供气系统

5、危险气体监控管理系统(GDS)

6、尾气处理系统,保证了废气的排放达标

实验室气体工程的重要性

1、实验室主要用来做新技术研究的,研究成果价值高。

2、实验室管道工程一旦出现泄漏等问题,不但会让研究成果丢失,生命安全也会受到威胁。

如何提高实验室管道安全性

1、选择有经验的团队

2、工程施工和验收按照规定标准来

实验室管道施工过程

主管路系统的设计在确定好气体房和用气点以后,主管路系统一般遵循管道线路最短,拐弯最少,布置紧凑合理,给人简单美观的感觉。输送系统的数量和管径的大小一般根据机台用气点的多少和流量大小确定,基本都采用小管径输送(1/4-3/4)而且多设计了备用系统。由于气体本身的危险性,许多地方采用把管道铺设在电缆桥架里,对于穿墙或穿过夹道的地方,周围有危险源和经常有危险作业的地方,露天的地方管道一般布置在全封闭的桥架里。

对于低蒸汽压气体(WF6DCSBCl3C5F8ClF3等),需要考虑钢瓶加热,气体面板加热,管道伴热等。为了精确控制流量,在气源端一般会考虑配置高精度的压力变送器、电子秤、温控器等。在机台用气点也都配置了质量流量计,压力调节阀。对于剧毒、高反应性和自燃气体,应使用双套管输送。同时管道的设计要采用零死区设计,即整个管道系统从气柜到VMB、从VMB到用气点,要点对点,中间不允许有在气体置换时有残留空气的死角。因此,整个管路系统中由VMB完成气体的分配,中间没有三通。最后管道还要有良好的接地。

辅助系统的设计

气体柜或控制面板在安装和运输的过程中由于搬运和震动,阀门、接头、过滤器等的更换、或其他原因、需要对其重新进行高压气密性试验和氦检,气体的置换也需要用到高压氮气或氦气,所以特气柜需设计接入高压惰性气体氦气或氮气。一般选择在特气房设置一台或多台惰性气体柜。其连接形式为:

特气柜中装有各种气体驱动阀,主管路在送气前必须进行管道的吹扫和空气的置换,所以还需辅助有高纯氮气和洁净压缩空气系统。氮气系统采用SUS316L-EP管,CDA可采用SUS316L-BA管,其管径根据气柜的多少来计算决定。

气体房和气柜还须有自动喷淋系统,但有的气体如三氟化氯,硅烷遇水反应,这时就还需要考虑采用二氧化碳灭火系统。

排风系统和放空系统也是特气系统的重要组成部分。其排风系统也根据危险品性质分成普通排风系统(GEX)、酸性排风系统(SEX)、溶剂排风系统(VEX)、氨气排风系统(AEX)。普通排风系统采用镀锌铁皮风管,酸性排风一般采用玻璃钢风管,溶剂和氨气排风一般采用不锈钢风管。气柜的排风也是根据其性质接入上面不同的排风系统。气体的放空是指特气管道和气柜中的特气经氮气稀释后由放空管道排放到大气或排风系统中,有的剧毒性或高危害性的气体建议排放到尾气处理器中经处理后排放至相应的排风系统中。放空系统一般采用SUS304不锈钢管道,一直延伸到屋顶,高出屋面两米左右,并设防雨罩。

实验室洁净气路安装注意事项

1、所有不锈钢管道两端用塑料盖密封,在进入施工现场后,安装前,方可除去塑料盖,为保证焊接的效果,自动焊时毕须在焊接管中吹Ar气。

2、管道铺设时,应注意平直,弯管处采用专用弯管器,不得徒手弯曲,切断管道时,用专用切管器操作,严禁用锯子锯断管道。管道切断后,应用专用工具处理端口,严禁用普通锉刀处理。

3、在管道的行进路线中,每隔1.2-1.5米应设置一组管夹,如果特殊建筑物结构,应酌情考虑。

4、管道穿墙及穿地板时,应设置套管,套管与管道之间的空隙,应采用不可燃的材料填充。

5、所有螺纹连接处应采用密封带密封。

6、所有调节固定面板、所有出口点固定架(或固定面板)及所有管道上,都应贴设标有对应气体的成分及浓度的气体标头。

7、所有系统部件安装完毕后,应用高纯氮气进行三遍以上的大流量吹扫。

8、 吹扫完毕后,用高纯氮气进行检漏保压测试,测试压力应为工作压力的1.2-1.5倍。

9、整个施工过程中,应注意施工安全,特别是空中作业时(在梯子或脚手架上施工),应有专人固定梯子或脚手架。在土建尚未完工的工地施工时,必须佩带安全帽,穿安全鞋。

茂建安建筑集团各类实验室气体管道安装,如有需要,可以联系电话或者微信:13802489308(陈)。
